氣動執行器是一種利用氣壓作為動力源來驅動蝶閥、球閥、調節閥等執行機構開、關或調節的裝置。其核心結構通常包括以下幾個部分：
    1、氣缸
    氣缸是氣動執行器的主體部分，它的內部裝有活塞，負責將氣壓能轉換為直線運動能。氣缸的設計可以是單作用或雙作用，前者意味著氣缸只在一側受到氣壓作用，而后者則是兩側都可以受到氣壓作用。
    2、活塞
    活塞是氣缸內部的關鍵部件，它直接響應氣壓的變化。在氣缸內，活塞通過氣壓力的推動，實現往復運動，從而帶動其他機械部件。
    3、齒輪與齒條
    活塞上通常裝有齒條，與旋轉軸上的齒輪相嚙合。當活塞移動時，齒條帶動齒輪轉動，進而實現閥門的開啟或關閉。這種結構設計確保了動作的精確性和可靠性。
    4、輔助裝置
    為了提高氣動執行器的性能和安全性，通常會配備閥門定位器和手輪機構。閥門定位器通過反饋機制確保執行器能夠精確地響應控制信號。而手輪機構則作為應急措施，在控制系統失效時，允許操作人員手動控制閥門。

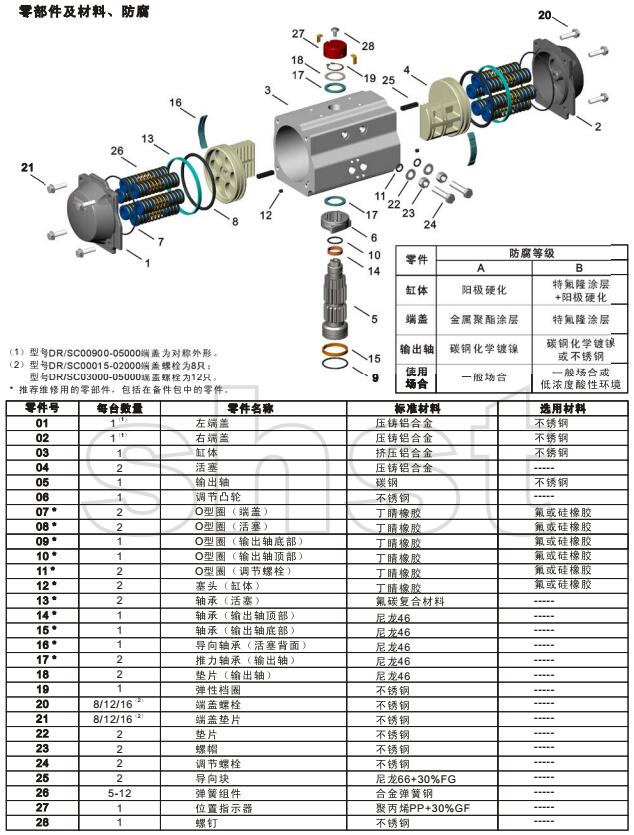

    氣動執行器詳細結構圖如下：
